MGB1420万能外圆磨床
产品详情

产品展示

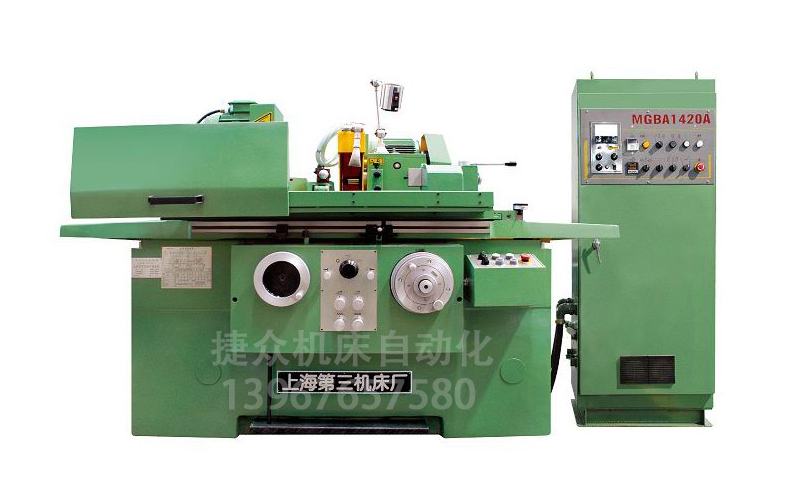

MGB1420万能外圆磨床


产品介绍

MGB1420万能外圆磨床是具备高效率的双砂轮架外圆磨床和多砂轮外圆磨床,它们可同时磨削两个或多个轴颈,适用于大批量生产。同时,MGB1420万能外圆磨床价格也在目前市场的均价上下浮动,适用于加工磨削高精度产品的企业。


该机床适用于磨削精密及高精度的内外圆柱面,圆锥面及端面,能进行半自动纵磨及半自动切入磨削,刚性强,震动少,噪音小,性能稳定,操作方便,精度高,适用于航空、精密机械、精密量仪及新兴行业需要的超精密零件加工。


1、砂轮主轴轴承采用锥形成型油楔动压轴承、砂轮主轴在低速是仍具有高的轴承刚度。


2、砂轮架导轨采用交叉滚柱刚导轨,半自动进给机构采用回转式油缸实现。


3、尾架轴系具有无间隙刚度的特点,电器箱,液压箱冷却箱与机床分离。


4、富有磨削指示仪及冷却液过滤器。


5、头架速度才有那个交流变频无级调速。


6、电气采用可编程序控制器(pc),具有自诊断功能、维修十分方便。


7、可选配自动测量仪。


产品参数


MGB1420万能外圆磨床规格参数:


项目
Item
MGB1420
可磨外径
External diameters groundable
8~200 mm
可磨孔径
Bores groundable
18~80 mm
**磨外圆长度
Max.grinding length
500 mm
**磨孔长度
Max. length of bore groundable
125 mm
工作台**移动量
Max travel of the table
600 mm
工作台液压移动速度
Hydraulic traverse speed of the table
0.01~4 m/min
工作台**移动角度
Max.angle swivel of the table
砂轮架手轮转-转的移动量
Traverse per turn of head wheel
1 mm
微调捏手每格的移动量
Movement per graduation on micro adjustment knob
0.001 mm
砂轮尺寸
Wheel dimensions
400X40X203 mm
**砂轮直径时的砂轮线速度 (二档)
Peripheral velocity of grinding wheel at max. size
35,17.5 m/s
头架主轴锥孔的莫氏锥度(无级)
Spindle nose taper of wheelhead
Morse No.4
尾架顶针套筒**移动量
Strock of center sleeve max.
30 mm
尾架顶针锥孔的莫氏锥度
Taper of center sleeve hole
Morse No.3
内圆模具主轴转速
Spindle speed of internal grinding attachment
13300/6650 rpm
电机容量
Electric motors
4.4 kw
机床外形尺寸(长X宽X高)
Overall dimensions (LxWxH)
2200X1405X1500 mm
机床重量
Weight of machine
3000 kg


MGB1420万能外圆磨床工作精度:


项目
Item
外圆External
内圆Internal
圆度
Roundness
0.5 μm
2 μm
圆柱度
Cylindricity
3 μm

粗糙度
Surface Roughness
Ra 0.01 μm
Ra 0.04 μm


MGB1420万能外圆磨床主要附件:


1
冷却液箱    Coolant tank
1 set
2
开式中心架  Open center rest
1 set
3
砂轮修整器   Grindingwheel dresser
1 set
4
砂轮夹板   Grinding wheel clamp
4 sets
5
内磨接长轴   Extension shaft for internal grinding
1 set
6
砂轮平衡器   Grinding wheel balancer
1 set
7
三爪卡盘    Three jaw chuck
1 set
8
闭式中心架   Closed center test
1 set
9
其他附件   Other accessories


以上技术参数仅供参考。
