M1432万能外圆磨床
产品详情

产品展示

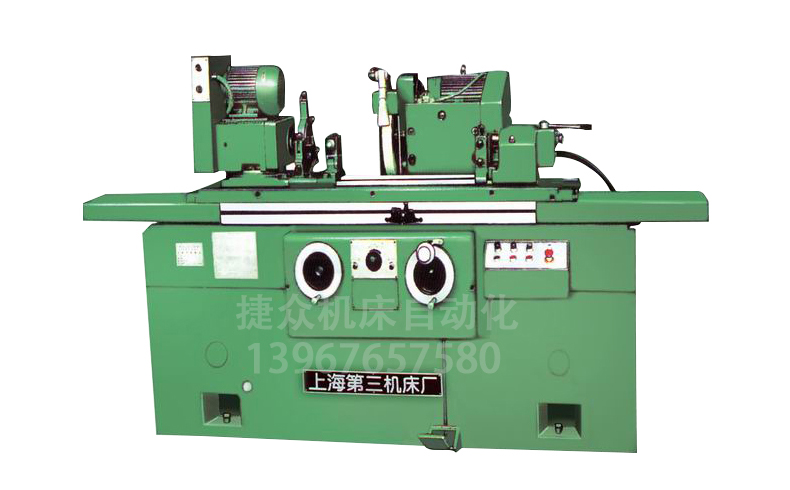

M1432万能外圆磨床


产品介绍


M1432万能外圆磨床是万能外圆磨床M1320的改进版,与之前的版本相比在内部结构方面做了细微调整,使得现在的版本性能更加稳定,能够加工更多的产品。同时,M1432万能外圆磨床还在磨削精度方面做了提升,在加工更小零件的时候,可以更加精准。


1、增加抖动装置,使工作台或得短距离频繁换向功能,从而提高切入磨时工件的表面质量。


2、尾架套筒采用无间隙滚动镶钢密珠轴承形式,从而提高工件的支承刚性及尾架的使用寿命。


3、采用新型电气元件操作安全可靠,维修方便。本系列机床适用于中小批量生产车间及工具、机修车间使用。


工作精密优良的精密磨床:适用于加工精密零件的具有稳定性能的精密万能外圆磨床。


产品参数


M1432万能外圆磨床规格参数:


项目
Item
M1432
可磨外径
External diameters groundable
8~200 mm
可磨孔径
Bores groundable
18~80 mm
**磨外圆长度
Max.grinding length
500 mm
**磨孔长度
Max. length of bore groundable
125 mm
工作台**移动量
Max travel of the table
600 mm
工作台液压移动速度
Hydraulic traverse speed of the table
0.01~4 m/min
工作台**移动角度
Max.angle swivel of the table
砂轮架手轮转-转的移动量
Traverse per turn of head wheel
1 mm
微调捏手每格的移动量
Movement per graduation on micro adjustment knob
0.001 mm
砂轮尺寸
Wheel dimensions
400X40X203 mm
**砂轮直径时的砂轮线速度 (二档)
Peripheral velocity of grinding wheel at max. size
35,17.5 m/s
头架主轴锥孔的莫氏锥度(无级)
Spindle nose taper of wheelhead
Morse No.4
尾架顶针套筒**移动量
Strock of center sleeve max.
30 mm
尾架顶针锥孔的莫氏锥度
Taper of center sleeve hole
Morse No.3
内圆模具主轴转速
Spindle speed of internal grinding attachment
13300/6650 rpm
电机容量
Electric motors
4.4 kw
机床外形尺寸(长X宽X高)
Overall dimensions (LxWxH)
2200X1405X1500 mm
机床重量
Weight of machine
3000 kg


以上技术参数仅供参考。
