MKC1320数控外圆磨床
产品详情

机床介绍

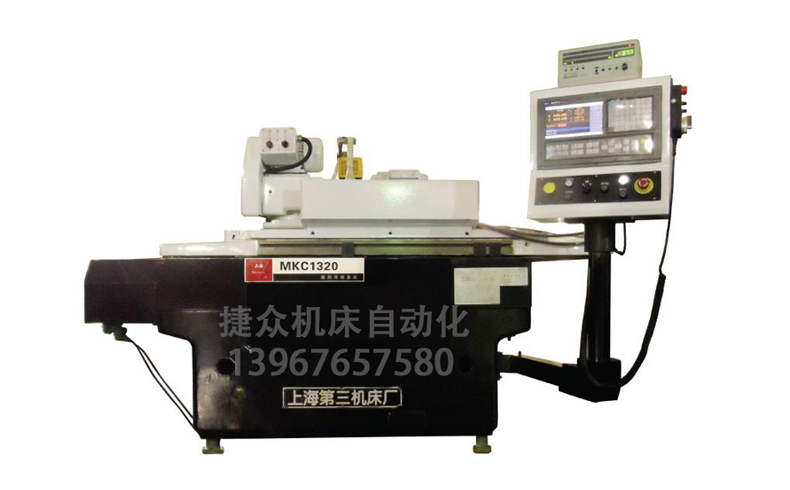

数控外圆磨床MKC1320


MKC1320数控外圆磨床采用广数系统,两根数控轴分别控制砂轮架的进给和工作台的移动。能在一次安装工件情况下,完成多档外圆,断面的自动循环外圆磨削。高精度数控外圆磨床厂家提供了高精度的磨床,我们可以提供为高精度数控外圆磨床量身定制的无人化自动化生产线以及自动上下料机械手设备,同时拥有无心磨床送料机、外圆磨床自动上料机等配套设备。


1、高精度数控外圆磨床MKC1320是用于大批量加工轴套类零件外圆,断面的多功能型设备,生产效率高,精度保持性好。


2、采用广数928GEa数控系统,两根数控轴分别控制砂轮架的进给和工作台的移动。能在一次安装工件情况下,完成多档外圆,断面的自动循环磨削,具有砂轮自动进给,粗,精,微磨削,工作台自动跳档,工件转速自动切换,前置修整实现砂轮自动修整自动补偿,自动测量工件及循环动作安全联锁等多种功能。


3、机床的液压,电气,冷却系统均独立于床身之外,避免了震源和热源对磨削质量的影响。


加机械手


数控外圆磨床MKC1320加机械手


MKC1320数控外圆磨床是上海第三机床厂一款具备高精度磨削精度的数控型外圆磨床,是目前行业磨削加工中非常具有代表性意义的数控磨床。不过,虽然其具备自动加工磨削的功能及优势,但是在上下料方面并不具备自动化的功能,所以在这基础上我们设计开发了数控外圆磨床MKZC1320,这台就是配备有自动上下料功能的送料装置和机械手设备,在机械手和送料机的相互作用下,使得整台设备更加自动化,并可以同时由一人操作多台设备,是目前企业生产自动化中非常实用的一款自动化设备。


数控外圆磨床加机械手的特点有:


1、采用广州数控两轴联动数控系统,内装PLC,液晶显示;


2、床身为整体式结构,采用高磷铸铁制造,具有很高的整体刚度和强度;


3、砂轮架进给和工作台移动均采用广数交流伺服电机通过滚珠丝杆驱动,进给精度灵敏;


4、砂轮主轴轴承采用三片瓦结构动压轴承,回转精度高.温升低;


5、头架采用台达伺服驱动,实现无级调速;


6、尾架主轴由精密滚珠轴承支撑,主轴进退可由油缸或气缸驱动;


7、可配置外径,端面自动量仪在线检测,实现外径磨削闭环控制;


8、可任意编排纵磨或切入磨多档台阶的自动磨削;


9、具有自动修正砂轮和自动补偿功能;


10、可根据客户个性化要求进行多工步工艺联机桁架自动上下料装置,实现高速,高效自动化加工;


11、配置独立电气柜,密封性能良好。


设备参数


规格及主要技术参数;Main Specifications

项目
Item
MK135
最大磨削直径
Max. diameter of grinding
200 mm
最大磨削长度
Max. length to be ground
500 mm
最大工件重量
Max. workpiece weight
50 kg
工作台最大移动量
Max. travel of the table
600 mm
头架主轴转速范围
Spindle speed
60、85、230、120、170、460r/min
砂轮架最大移动量
Max. travle of wheelhead
170 mm
砂轮最大线速度
Max. lineat velocity of wheelhead
47 m/s
砂轮规格(Dxtxd)
Grinding wheel size (Dxtxd)
400X40X127 mm
砂轮电机
Grinding electric machinery
4 KW
工作精度
Work precision
圆度
0.0015 mm
纵截面内直径一致性
0.005 mm
表面粗糙度Ra
The surface roughness Ra
0.32 μm
机床精度执行标准
Machine accuracy atandards
GB/T4685-2007


主要配置;Main configuration

广数928GEa数控系统
外径量仪采用中原精密有限公司M300(选配)
滚珠丝杠(汉江)


特殊附件;Special Accessories(价格另计)

1砂轮修整器一套
2砂轮夹板3套(其中一套装在主机上)
3砂轮平衡装置一套
4砂轮1片(装在主机上)
5冷却水箱1只
6其它标准随机附件等(按装箱单验收)
