数控外圆磨床MK135,上海数控外圆磨床价格
产品详情

产品展示

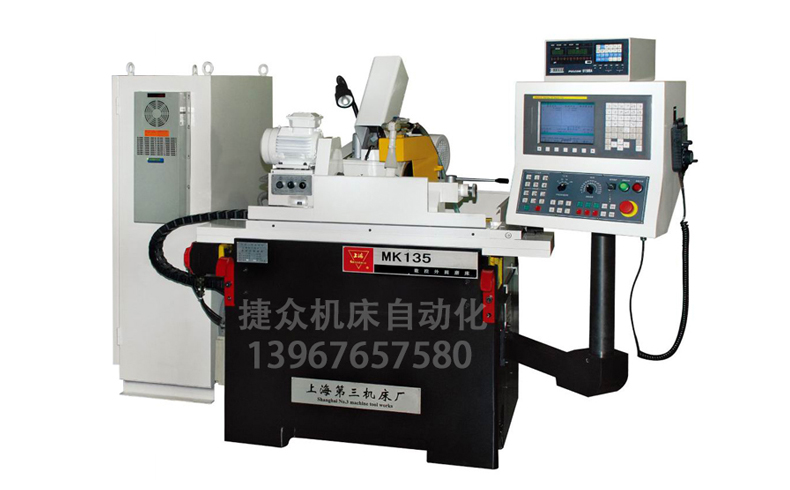

数控外圆磨床MK135,上海数控外圆磨床价格


产品介绍


数控外圆磨床MK135是上海第三机床厂生产制造的数控型外圆磨床,其最大磨削直径可达50mm,外圆表面粗糙度仅0.32μm;上海数控外圆磨床价格方面比较国内其他数控外圆磨床生产厂家也是性价比较高的,同时也是江浙地区最为畅销的数控外圆磨床之一。


1.数控外圆磨床MK135可用于磨削圆柱形和圆锥形的外表面,本机床的加工精度和粗糙度可稳定地达到有关外圆磨床的精度标准。


2.砂轮主轴轴承采用NSK高精度接触轴承,砂轮采用右置的形式提高了端面磨削的质量。


3.X向进给导轨采用十字交叉滚动导轨、提高了X向进给灵敏度及最小微进给量,使X向的最小进给能稳定达到1μm,提高机床在磨削中的尺寸精度。


4.数控系统采用FANUC或广数两轴联动的数控系统。


5.采用进口滚珠丝杠、联轴器。


6.机床可配备径向测量仪和轴向测量仪,端面量仪设置在砂轮架上,提高量仪的适应性及方便操作。


7.机床的液压、电气、冷却系统均独立于床身之外,避免了震源和热源对磨削质量的影响。


产品参数


规格及主要技术参数/Main Specifications

项目ItemMK135
最大磨削直径Max. diameter to be ground50 mm
最小磨削直径Min. diameter to be ground2 mm
最大磨削长度Max. length to be ground250 mm
最大工件重量Max. workpiece weight2 kg
工作台最大移动量Max. travell of the table420 mm
工作台最大回转角Max. angle of swivel of the table顺时针3° / 逆时针7°
工作台移动速度范围Traverse speed of the table0.01~5 m/min
主轴转速范围Spindle speed60-600 rpm
头架主轴锥孔规格Spindie hole taperNo.3 Morse
头架卡盘规格Chuck125 mm
尾架套筒锥孔规格Tailstrok quill hole taperNo.3 Morse
尾架套筒移动量Travel of tailstork quill25 mm
砂轮架最大移动量Max. feed of wheelhead150 mm
砂轮架最小进给量Min. feed of wheelhead1 μm
砂轮规格(Dxtxd)Grinding wheel size (Dxtxd)350x40x127 mm
最大砂轮线速度Max. peripheral speed of grinding wheel≤40 m/s
液压系统工作压力Work pressure in hydraulic system0.8~1 Mpa
冷却系统流量Flow rate of cooling pump25 L/min
头架电机功率Workhead motor power0.55 kw
砂轮机电功率Grinding wheel motor3 kw
总功率Total motor power8 kw
机床外形尺寸(长X宽X高)Overall dimensions (LxWxH)2330x1880x1600 mm
机床重量Weight of machine1800 kg


工作精度/Working Accuracy

项目Item
外圆圆度External Roundness3 μm
纵截面内直径一致性Cylindricity3 μm
外圆表面粗糙度External Surface Roughness0.32 μm


工件参考
