MK1320数控外圆磨床
产品详情

产品展示

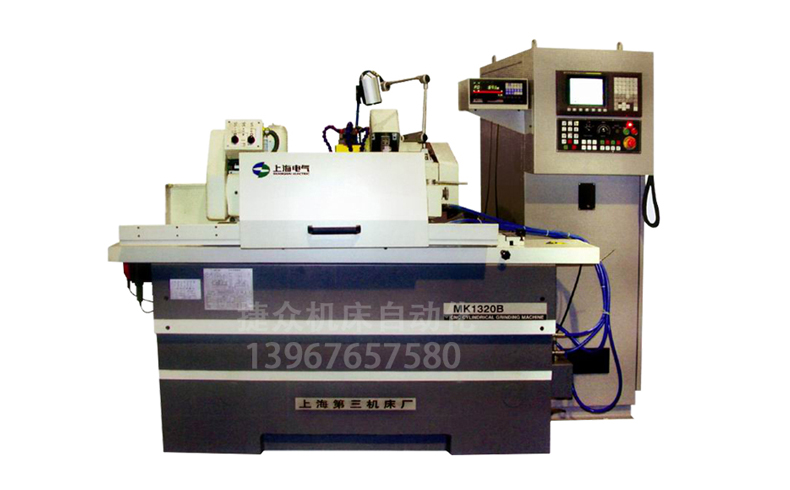

MK1320数控外圆磨床


产品介绍


MK1320数控外圆磨床是上海第三机床厂生产的通用数控外圆磨床之一,作为国内最早生产研发外圆磨床的厂家,其数控外圆磨床的性能及可靠性都是国内领先水准。


1、MK1320数控外圆磨床可用于磨削圆柱形和圆锥形的外表面,也可磨削轴向端面,本机床加工精度和粗糙度可稳定地达到有关外圆磨床的精度标准。


2、砂轮架进给采用十字交叉滚柱导轨。


3、数控系统采用FANUC两轴联动的数控系统。


4、X轴、Z轴采用进口滚珠丝杠、联轴器。


5、机床可配备径向测量仪和轴向测量仪,零件的直径尺寸实际可控制在3μm内。


6、机床的液压、电气、冷却系统均独立于床身之外,避免了震源和热源对磨削质量的影响。


产品参数


MK1320数控外圆磨床参数:


项目

参数

可磨削直径

8~200mm

最大磨削长度

500mm

最大工件重量

50kg

工作台最大移动量

600mm

工作台最大回转角

顺时针5° 逆时针9°

工作台移动速度范围

0.01~5m/min

工作台最小进给量

0.002mm

头架主轴转速范围

60,85,230,120,170,460rpm

头架主轴锥孔规格

Morse No.3

头架卡盘规格

125

尾架套筒锥孔规格

Morse No.3

尾架套筒移动量

25mm

砂轮架最大移动量

170mm

砂轮架最小进给量

0.001mm

砂轮规格

250*40*127mm

最大砂轮线速度

48m/s

液压系统工作压力

0.8~1Mpa

冷却系统流量

25L/min

头架电机功率

0.25/0.37kw

砂轮电动机功率

3kw

总功率

8kw

机床外形尺寸(长x宽x高)

2310*1830*1750mm

机床重量

3000kg


MK1320数控外圆磨床精度:


项目

参数

外圆圆度

0.0015mm

纵截面内直径一致性

0.005mm

外圆表面粗糙度

Ra≤0.32μm
