外圆磨床结构特点 外圆磨床的自动化发展方向
来源:JZ Robot作者:JZ Editor网址:http://www.jiezhongcnc.com/h-nd-318.html浏览数:111

外圆磨床是加工圆柱形或圆锥形工件外表面和轴肩端面的磨床,在所有的磨床中,它是应用得最广泛的一类机床,它既能够磨削工件的外表面,同时还可以对工件切面及端面进行磨削。外圆磨床一般可分为普通外圆磨床、万能外圆磨床、宽砂轮外圆磨床、端面外圆磨床、多砂轮架外圆磨床、多片砂轮外圆磨床、切入式外圆磨床和专用外圆磨床等,这其中也包含有数控系统的外圆磨床。


一、外圆磨床的结构特点

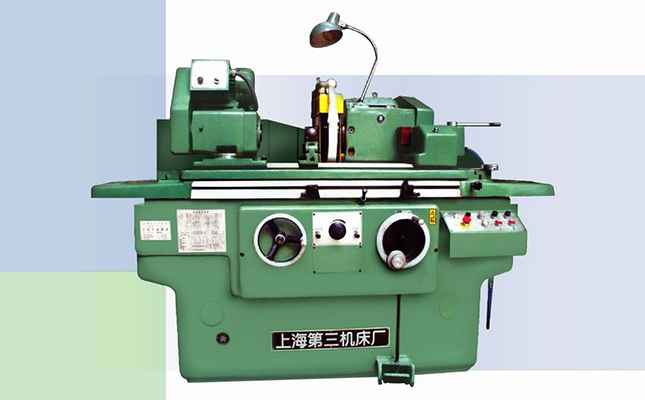

外圆磨床结构


根据外圆磨床的适用范围,我们知道在轴类加工以及磨削加工行业中,外圆磨床是不可或缺的机械设备之一。通常的外圆磨床是采用砂轮作为磨具,对工件表面进行磨削加工,同样也属于金属切削加工领域的范畴。外圆磨床的结构并不复杂,从外观的形状及工作区的砂轮磨削的动作,基本能确定外圆磨床通常由床身、工作台、头架、尾座、砂轮架、进给机构,以及一些电器系统和液压控制装置等部件组成。


外圆磨床的床身作用是整台磨床的核心,也是承载外圆磨床上所有装置和组件的平台,同时床身也是判断磨床好还的重要指标。一台好的外圆磨床床身是通过整体铸造而成,并能够对后期搭载在床身上的所有机件进行有效融合。工作台的作用毫无疑问是磨削加工的主要区域,而外圆磨床的工作台会有一些固定工件的液压装置配合顶针来精准定位工件的位置。头架、尾架、砂轮架分别是工作台头部固定架、工作台尾部固定架、砂轮固定架,主要作用就是固定对应位置的组件。


外圆磨床在结构上已经足以说明其具有非常针对性的特点,即具备对工件外圆进行磨削的功能。无论是万能外圆磨床、端面外圆磨床、多砂轮外圆磨床还是数控外圆磨床,对于外圆磨床而言,能够做到对工件外表面磨削精度达到最佳效果,就是高档外圆磨床生产企业所追求的方向。这也是判断一款外圆磨床是否合格或者是否优秀的重要指标之一。只有精度达到了,外圆磨床才能够更好地磨削工件外圆;而精度更高的外圆磨床,则是针对一些需要特殊加工的工件,其必须通过高精度的外圆磨床才能达到理想效果。


二、外圆磨床的自动化发展方向

通常的外圆磨床需要人工去操作以及更换料,这样就对人员的熟练度与工作效率有一定的要求。后来经过一系列的改变后,现在更多的是采用数控外圆磨床来配合人工,虽然在技术门槛上面降低了对人工的要求,但是在效率和更换料上并没有得到太多的提升。所以,在数控外圆磨床的基础上,我们又增加了其往自动化方向发展的更多可能性。


数控外圆磨床是通过数控系统程序的设定和外圆磨床自身结构机电一体化的设计,使得它比普通外圆磨床具有更高的精密度,以及生产加工过程更加便捷自动化。同时,有测量机构、检测组件、自动修整机构等更为智能化的配置支持,使得数控系统的外圆磨床在工业自动化发展的过程中起到了非常重要的地位,包括目前也依旧是主流的单机自动化设备之一。


不过,尽管数控系统在外圆磨床上的地方几乎已经是无可取代,但今天的自动化生产线的出现,是改变这一现状的开始。数控系统只能对一台外圆磨床实现自动化生产加工,这其中人工还需要介入上下料,人工作为“搬运工”在如今的发展趋势下是并不可取的,代替它的会是更加先进的自动化生产线。比如,几台设备的连线生产,单台设备机械手代替人工上下料,送料设备代替繁重的劳动力等等,都是目前自动化发展的趋势。
