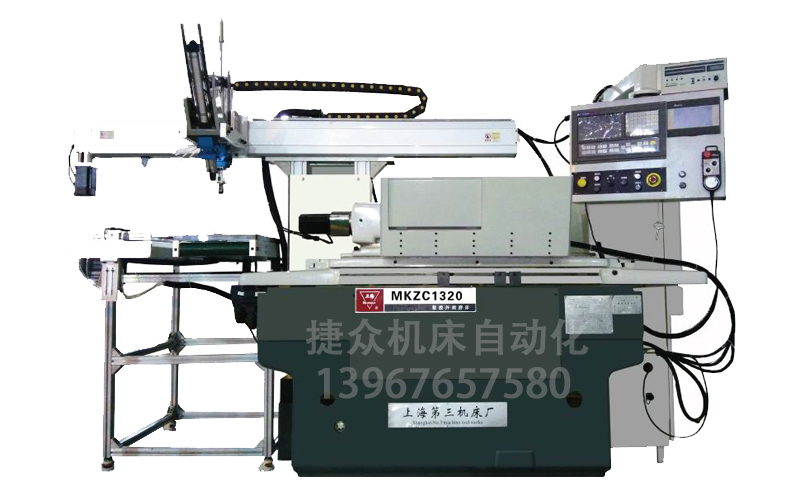

MKZC1320 CNC cylindrical grinder machine hand
Product Details

产品展示


产品介绍

机床特点:


1.采用广州数控两轴联动数控系统,内装PLC,液晶显示。床身为整体式结构,采用高磷铸铁制造,具有很高的整体刚度和强度。


2.砂轮架进给和工作台移动均采用广数交流伺服电机通过滚珠丝杆驱动,进给精度灵敏。砂轮主轴轴承采用三片瓦结构动压轴承,回转精度高.温升低。


3.头架采用台达伺服驱动,实现无级调速。尾架主轴由精密滚珠轴承支撑,主轴进退可由油缸或气缸驱动。


4.可配置外径,端面自动量仪在线检测,实现外径磨削闭环控制。可任意编排纵磨或切入磨多档台阶的自动磨削。具有自动修正砂轮和自动补偿功能。


5.可根据客户个性化要求进行多工步工艺联机桁架自动上下料装置,实现高速,高效自动化加工。配置独立电气柜,密封性能良好。


规格及主要技术参数  Main Specifications
项目
Item
MKZC1320
最大磨削直径
Max. diameter of ground
200 mm
最大磨削长度
Max. length to be ground
450 mm
最大工件重量
Max. workpiece weight
50 kg
工作台最大移动量
Max. travell of the table
550 mm
工作台最小移动量
Min. travell of the table
0.001 mm
头架主轴锥孔规格
Spindie hole taper
3号
头架卡盘规格
Spindie Chuck
125
尾架套筒锥孔规格
Tailstrok quill hole taper
3号
头架主轴转速范围
Spindie speed
0~460 r/min
砂轮架最大移动量
Max. feed of wheelhead
170 mm
砂轮架最小进给量
Min. feed of wheelhead
1 μm
砂轮规格(Dxtxd)
Grinding wheel size (Dxtxd)
400X40X127 mm
最大砂轮线速度
Max. peripheral speed of grinding wheel
47 m/s
液压系统工作压力
Work pressure in hydraulic system
0.8~1 Mpa
冷却系统流量
Flow rate of cooling pump
25 L/min
头架电机功率
Spindie motor power
0.25 / 0.37 kw
砂轮机电功率
Grinding wheel motor
4 kw
总容量
Total motor power
8 KVA
机床外形尺寸(长X宽X高)
Overall dimensions (LxWxH)
2400X1700X1800 mm
机床净重/毛重
Weignt of machine
3000/3500 kg
工作精度
Working Accuracy
圆度
0.0015 mm
纵截面内直径一致性
0.005 mm
表面粗糙度
The surface roughness Fa
0.32μm
机床精度执行标准
Machine accuracy standards
GB/T4685-2007

附件Accessories
1
砂轮修整器
一套
2
砂轮夹板
3套
3
砂轮平衡装置
一套
4
砂轮
1片
5
开式中心架
1套
6
其它标准随机附件等
(按装箱单验收)
