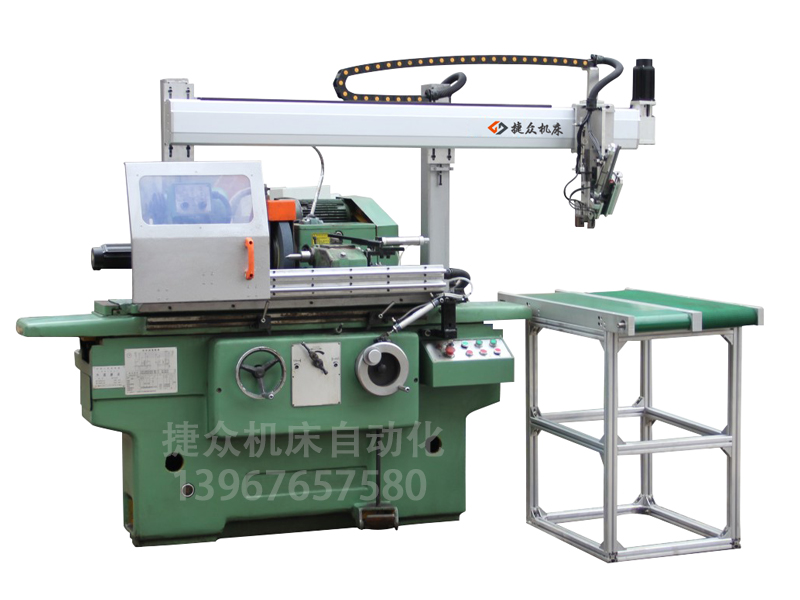

Ordinary cylindrical grinder machine hand
Product Details

产品展示

产品介绍


1、普通外圆磨床也可加装机械手,实现一款以集外圆磨床和机械手为一体的全自动数控加工形式,自动上下料的一款自动化外圆磨床;可有效的降低人工。

2、PLC系统控制整机运转,操作简单,方便,加工范围广泛,整机运转都模仿人工操作方法,人工动作机械化运转,机械手自动上下料,大大降低人工,以及对员工的技术要求降低,实现一人多机管理模式。

3、V型双机械手模式,有效的解决的双机械手效率低的问题,V型双机械手,几乎可以同时完成上料以及下料动作,大大减少了机械手繁琐、多余的动作,有效提升效率;并且减少产品碰伤等问题。

4、自动上下料架,根据产品订做输送带或链条式输送带形式,做到输送无障碍,无碰伤。

5、浮动夹头,是一款以双顶尖为基础,夹紧以及带动都随着产品的变化而变化,对精密磨削无影响,无需人工装夹产品的精密浮动夹头。


机械手参数

浮动夹头5.5-15mm5.5-15mm
触摸屏7寸7寸
PLC42点48点
电压220V220V
气压4-6mpa4-6mpa
伺服电机0.75kw0.75kw
横向行程2000m2600m
上下料行程200m200m
上料手指20平行手指25平行手指
下料手指20八字开手指25八字开手指
上料架V型链条300mm*1000mmV型链条300mm*1500mm
下料架输送带300mm*1000mm输送带300mm*1500mm
龙门架尺寸1000mm*2000mm1000mm*2600mm
上下料仓尺寸  800mm*1000mm*1100mm800mm*1500mm*1100mm


机床参数

磨削直径范围8-200mm8-200mm
最大磨削长度400mm400mm
顶尖距400mm400mm
中心高125mm125mm
最大工件重量50kg50kg
最大回转角度-7°~+7°-7°~+7°
砂轮架主轴转速1500r/min1500r/min
砂轮线速度35m/s35m/s
最大砂轮直径400mm400mm
头架主轴转速40-500r/min40-500r/min
机床外尺寸2460mm*1265mm*2075mm2460mm*1265mm*2075mm
机床重量2500kg2500kg



产品细节
